使用Prometheus建设Kubernetes的监控告警系统

作者: 李佶澳   转载保留:原文地址   更新时间:2018-09-19 14:16:41 +0800

说明

最近参与了监控系统的建设,主要是用Prometheus监控Kubernetes集群自身以及托管在Kubernetes中的业务容器的状态。目标是主动探测及时发现系统异常,避免当用户开始抱怨、造成实际损失的时候,才发现问题。

这里简单总结一下,做个收尾,先贴张图:

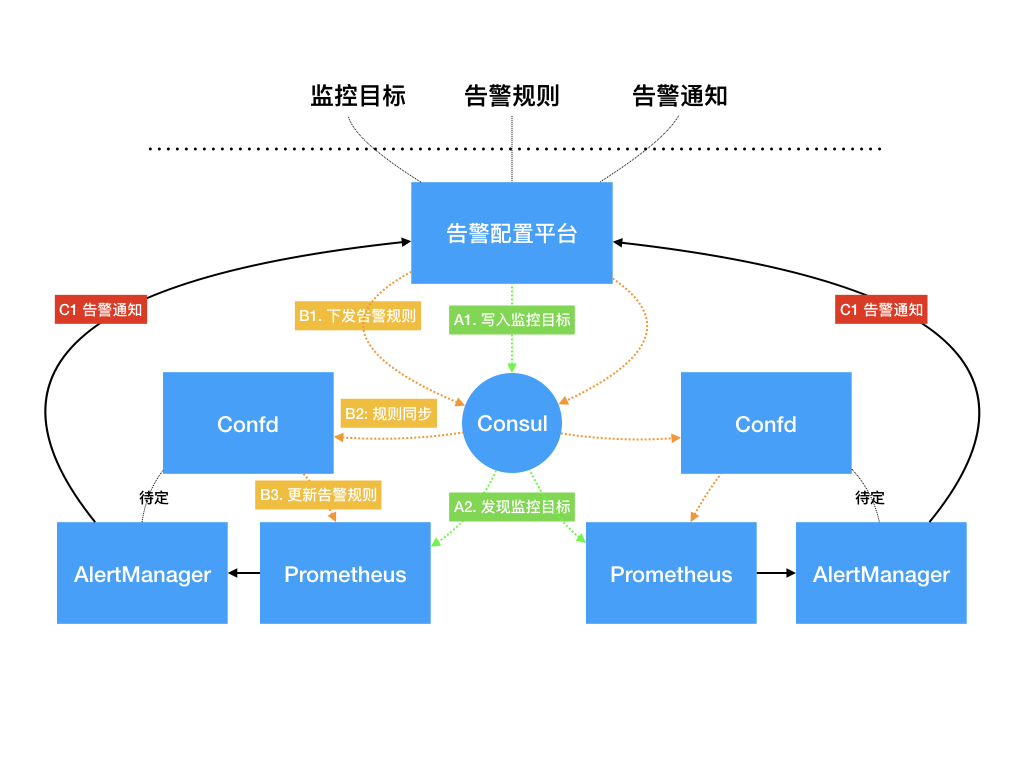

prometheus部署架构图

Kubernetes1.8提供了Metrics API,待研究 @ 2018-09-19 18:15:07。

指标和Exporter汇总

每个Job采集的指标都相当多,要经常查询它们的含义,把它们的说明文档统一收集在这里:

Prometheus Node Exporter采集的指标可以在Readme中看到大类,查询出的metrics中每个指标都有注释: e2e-64k-page-output.txt

Kuberntes内置Cadvisor采集的指标

kube-state-metrics采集的指标分散在多个文件中:kube state metrics

Prometheus Exporter大全

背景

公司已经有一套自己开发的监控系统,通过在Java应用中埋藏Agent采集调用信息与请求响应信息。因为植入了Agent,监控的粒度很细。 但是,实际的情况是业务方会“忘记”配置告警规则,或者配置的告警规则触发的告警太多,而导致告警完全被忽视。 另外,原先的监控告警系统侧重的是“应用性能分析”,反而缺少了对另一大类非常基础、非常重要目标的监控:机器状态、网络状态、域名和端口状态等。

做法

我们将原先监控系统中缺失的一大类监控项统称为“基础设施”,对应的告警称为“基础告警”。主要有:

机器的CPU状态、内存使用率、剩余磁盘空间
机器IP地址的联通情况、服务端口的开放情况
业务域名的联通情况
...

因为业务系统大多都托管在了Kubernetes集群中,因此还有:

容器CPU状态
容器内存使用率
容器inode使用量
容器运行状态(是否ready)
容器启动次数
...

Kubernetes的node和托管其中的容器的信息,用Prometheus的服务发现功能直接探测。

没有托管在Kubernetes上的资源,例如一些中间件、数据库,以及业务方自己的物理机、自己搭建的系统等,尽量对接。 暂时无法对接的,在原先的告警监控系统上开发“自定义监控项”功能,推动业务方进行手动录入。

Prometheus的服务发现: 新型监控告警工具prometheus(普罗米修斯)入门使用

设计

用到了Prometheus的prometheusalert-manger*_exporter组件,confd,和一个外部的consul集群。

自定义监控项记录在consul中,prometheus可以通过服务发现配置找到自定义监控项。 但自定义监控项的告警规则不能通过服务发现获取。这里引入了confd,将consul中的告警规则变化同步到promethes的配置文件中,并通知prometheus重新加载。

prometheus、alert-manager、confd,加上一个自己开发的告警通知组件(为alert-manager提供webhook)构成一个了monitor-server。

prometheus部署架构图

这样的monitor-server有两台,各自独立工作,两个monitor-server上的alert-manager配置成了集群模式,防止告警重复发出。

prometheus发出的告警传送到alertmanager,alertmanager再调用自己开发告警通知组件的webhook将告警送出。
两个alert-manager通过gossip协议互相通知自己的告警发送记录,从而形成一份相同的的告警记录。
alert-manager收到告警要向外发送的时候,会检查这个告警记录是否已经存在,是否达到了再次通知的标准。

自己开发的告警通知组件中会调用公司的其它系统,找到监控项的所属人和联系方式,用邮件、微信和电话等方式送达。

整个设计的关键点是:只要我们从公司层面认为状态异常,就想法设法通知到对应人员,对全公司的业务系统进行兜底监控。

用户的业务触及到公司的告警标准,无论他自己是否设置了监控,都会收到公司发送的告警,并且在告警解除前会以每小时一次的频率持续发送。

Kubernetes集群node的指标采集

node的状态指标通过Promethes的node_expoer采集,使用daemonset的方式,在每个node上部署一个运行在host模式的node_exporter。

node_exporter的默认端口是9100,指标获取接口是:9100/metrics,指标名前缀是node_

  - job_name: 'prod-kubernetes-node-exporter'
    scheme: http
    tls_config:
      ca_file: /etc/kubernetes/ssl/prodssl/ca.crt
      cert_file: /etc/kubernetes/ssl/prodssl/cs_client.crt
      key_file: /etc/kubernetes/ssl/prodssl/cs_client.key
      server_name: kubernetes.default.svc.cluster.local
      insecure_skip_verify: true
    #bearer_token_file: /etc/kubernetes/ssl/token.csv
    kubernetes_sd_configs:
    - role: node
      api_server: https://10.19.16.152:6443
      tls_config:
        ca_file: /etc/kubernetes/ssl/prodssl/ca.crt
        cert_file: /etc/kubernetes/ssl/prodssl/cs_client.crt
        key_file: /etc/kubernetes/ssl/prodssl/cs_client.key
        #insecure_skip_verify: true
        #server_name: kubernetes.default.svc.cluster.local
    relabel_configs:
    - source_labels: [job]
      regex: '(.*)'
      replacement: prod-kubernetes
      target_label: cluster
    - source_labels: [__address__]
      regex: '(.*):10250'
      replacement: '${1}:9100'
      target_label: __address__
    - source_labels: [__meta_kubernetes_node_name]
      regex: (.+)
      target_label: __metrics_path__
      replacement: /metrics
    - action: labelmap
      regex: __meta_kubernetes_node_label_(.+)

Kubernetes中的容器指标采集

使用kubelet的:10255/metrics/cadvisor接口。 从:10255/metrics/cadvisor可以获得node上容器的详细状态,指标名前缀是container_

  - job_name: 'prod-kubernetes-cadvisor'
    scheme: http
    tls_config:
      ca_file: /etc/kubernetes/ssl/prodssl/ca.crt
      cert_file: /etc/kubernetes/ssl/prodssl/cs_client.crt
      key_file: /etc/kubernetes/ssl/prodssl/cs_client.key
      server_name: kubernetes.default.svc.cluster.local
      insecure_skip_verify: true
    #bearer_token_file: /etc/kubernetes/ssl/token.csv
    kubernetes_sd_configs:
    - role: node
      api_server: https://10.19.16.152:6443
      tls_config:
        ca_file: /etc/kubernetes/ssl/prodssl/ca.crt
        cert_file: /etc/kubernetes/ssl/prodssl/cs_client.crt
        key_file: /etc/kubernetes/ssl/prodssl/cs_client.key
        #insecure_skip_verify: true
        #server_name: kubernetes.default.svc.cluster.local
    relabel_configs:
    - source_labels: [job]
      regex: '(.*)'
      replacement: prod-kubernetes
      target_label: cluster
    - source_labels: [__address__]
      regex: '(.*):10250'
      replacement: '${1}:10255'
      target_label: __address__
    - source_labels: [__meta_kubernetes_node_name]
      regex: (.+)
      target_label: __metrics_path__
      replacement: /metrics/cadvisor
    - action: labelmap
      regex: __meta_kubernetes_node_label_(.+)

Kubernetes状态指标采集

Kubernetes状态指标指的是Kubernetes中的Pod、Service、ConfigMap、Ingress等资源情况。

kube-state-metrics采集,指标名前缀是kube_类型

自定义监控实现方法

就是把用户配置的目标和规则写入consul,目标通过prometheus的服务发现获得,规则用confd获得。

见:通过consul、confd,动态为prometheus添加监控目标和告警规则

IP、域名、服务端口等监控

使用Prometheus的blackbox_exporter探测目标IP、域名,以及服务端口。

告警规则

告警规则比较多,不一一列举了,写告警规则关键是要对prometheus的查询语句比较熟悉。

主要熟悉Prometheus: OperatorsPrometheus: Functions

可以参考:通过Prometheus查询计算Kubernetes集群中的容器CPU、内存使用率等指标

NodeCPU使用率:

sum(irate(node_cpu_seconds_total{nodename="10.10.173.203",mode!="idle"}[1m]))*100

Node CPU负载:

node_load1
node_load5
node_load15

Node内存使用率:

(1-node_memory_MemAvailable_bytes/node_memory_MemTotal_bytes)*100

根分区剩余空间:

node_filesystem_avail_bytes{device="rootfs"}

Node CPU数量:

machine_cpu_cores

容器CPU使用率:

 (sum(irate(container_cpu_usage_seconds_total{container_name!="",pod_name!="",namespace="test-godeyes"}[1m])) by(cluster,namespace,container_name,pod_name))/(sum(container_spec_cpu_quota{namespace="test-godeyes",container_name!="",pod_name!=""}) by(cluster,namespace,container_name,pod_name) /100000)*100

容器内存使用率:

container_memory_rss{namespace="test-godeyes",container_name!="",pod_name!=""}/(container_spec_memory_limit_bytes{namespace="test-godeyes", container_name!="",pod_name!=""}) <=1

容器inode使用总数:

container_fs_inodes_total{namespace="test-godeyes",container_name!="",pod_name!=""}

mysql连接数:

mysql_global_status_connections{vip="10.19.124.36:3306"}

mysql状态:

MySQL_Up{vip="10.19.124.36:3306"}

mysql ops:

delta(mysql_global_status_innodb_row_ops_total{vip="10.19.185.107:3306"}[5m])

mysql hit命中率:

(mysql_global_status_qcache_hits-mysql_global_status_qcache_inserts )/mysql_global_status_qcache_hits * 100

redis状态:

redis_cluster_state{addr="10.19.100.8:7000"}

redis连接数:

redis_connected_clients{addr="10.19.100.8:7000"}

redis命中率:

redis_keyspace_hits_total{addr="10.19.100.8:7000"}/(redis_keyspace_misses_total{addr="10.19.100.8:7000"}+redis_keyspace_hits_total{addr="10.19.100.8:7000"})

redis内存使用率:

redis_memory_used_bytes{addr="10.19.100.8:7000"}/redis_memory_max_bytes{addr="10.19.100.8:7000"}

mq状态:

rabbitmq_up

mq积压:

rabbitmq_queue_messages_ready

mq内存:

rabbitmq_node_mem_used/rabbitmq_node_mem_limit

参考

  1. 新型监控告警工具prometheus(普罗米修斯)入门使用
  2. 通过consul、confd,动态为prometheus添加监控目标和告警规则
  3. Prometheus: node_exporter
  4. Kubernetes 1.8: Metrics API
  5. kubernetes/kube-state-metrics
  6. Prometheus: Operators
  7. Prometheus: Functions
  8. 通过Prometheus查询计算Kubernetes集群中的容器CPU、内存使用率等指标
  9. Prometheus exporter: blackbox_exporter
