Linux 的物理网卡与虚拟网络设备

Tags： linux  network

目录

物理网卡

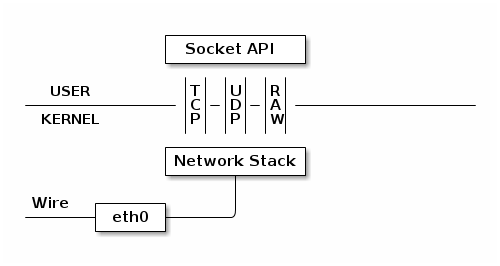

物理网卡工作原理

TUN/TAP

TUN/TAP 是Linux系统里的虚拟网络设备，它的原理和使用场景在 Kernel Doc 和 Wiki 有比较清楚的说明。用户态进程可以通过 TUN/TAP 设备直接向内核态写入三层/二层报文，以及读取三层/二层报文。

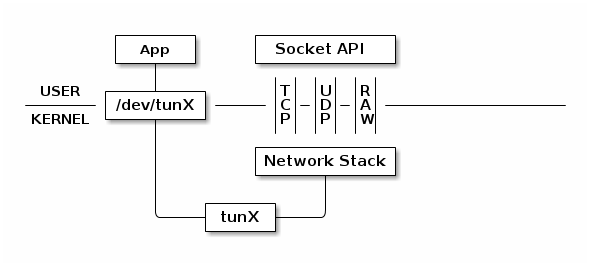

TUN设备工作原理

借助 TUN/TAP 设备，报文的修改逻辑可以在用户态实现：

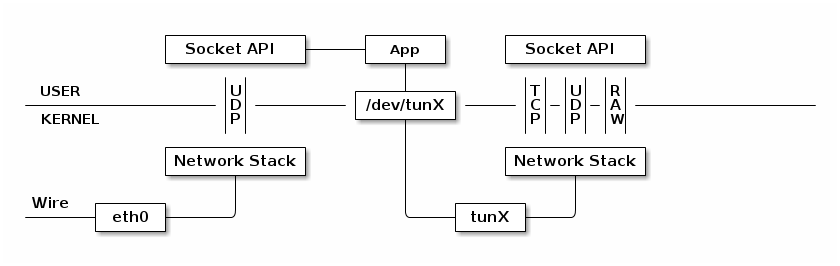

利用TUN实现VPN

TUN 模拟网络层设备(network layer)，处理三层报文，比如 IP 报文。TAP 模拟链路层设备(link layer)，处理二层报文，比如以太网帧等。

TUN 创建

创建:

int tun_alloc(char *dev)
{
    struct ifreq ifr;
    int fd, err;

    if( (fd = open("/dev/net/tun", O_RDWR)) < 0 ){
        printf("open /dev/net/tun fail\n");
        return -1;
    }

    memset(&ifr, 0, sizeof(ifr));

    /* Flags: IFF_TUN   - TUN device (no Ethernet headers)
     *        IFF_TAP   - TAP device
     *
     *        IFF_NO_PI - Do not provide packet information
     */
    ifr.ifr_flags = IFF_TUN;
    if( *dev )
        strncpy(ifr.ifr_name, dev, IFNAMSIZ);

    if( (err = ioctl(fd, TUNSETIFF, (void *) &ifr)) < 0 ){
        close(fd);
        return err;
    }
    strcpy(dev, ifr.ifr_name);
    return fd;
}

int fd = tun_alloc("tun-default");

if (fd == -1) {
    printf("create error: %d\n", fd);
    return;
}

while(1){
    sleep(1000);
}

创建之后，使用ip addr就会看见一个名为“tun-default”的虚拟网卡。如果程序退出，关闭了 fd，虚拟网卡也会随之消失。

$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 52:54:00:bd:97:1e brd ff:ff:ff:ff:ff:ff
    inet 10.0.2.15/24 brd 10.0.2.255 scope global dynamic eth0
       valid_lft 81917sec preferred_lft 81917sec
    inet6 fe80::5054:ff:febd:971e/64 scope link
       valid_lft forever preferred_lft forever
4: tun-default: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 500
    link/none

可以对tun-default设置IP:

$ sudo ip addr add 1.1.1.1 dev tun-default

$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 52:54:00:bd:97:1e brd ff:ff:ff:ff:ff:ff
    inet 10.0.2.15/24 brd 10.0.2.255 scope global dynamic eth0
       valid_lft 81806sec preferred_lft 81806sec
    inet6 fe80::5054:ff:febd:971e/64 scope link
       valid_lft forever preferred_lft forever
4: tun-default: <POINTOPOINT,MULTICAST,NOARP> mtu 1500 qdisc noop state DOWN qlen 500
    link/none
    inet 1.1.1.1/32 scope global tun-default
       valid_lft forever preferred_lft forever

使用open/write等文件操作函数从fd中进行读取操作，就是在收取报文，向fd中写入数据，就是在发送报文。

TAP 创建

TAP设备的创建过程和TUN类似，在ioctl设置的时候，将类型设置为IFF_TAP即可。

/* Flags: IFF_TUN   - TUN device (no Ethernet headers)
 *        IFF_TAP   - TAP device
 *
 *        IFF_NO_PI - Do not provide packet information
 */
ifr.ifr_flags = IFF_TAP;     //<--- TAP设备
if( *dev )
    strncpy(ifr.ifr_name, dev, IFNAMSIZ);

if( (err = ioctl(fd, TUNSETIFF, (void *) &ifr)) < 0 ){
    close(fd);
    return err;
}
strcpy(dev, ifr.ifr_name);
return fd;

TAP设备与TUN设备的区别在于:

TAP虚拟的是一个二层设备，接收、发送的是二层包。
TUN虚拟的是一个三层设备，接收、发送的是三层包。

通过 ip link add 可以创建多种类型的虚拟网络设备，在 man ip link 中可以得知有以下类型的device:

bridge - Ethernet Bridge device
bond - Bonding device
dummy - Dummy network interface
hsr - High-availability Seamless Redundancy device
ifb - Intermediate Functional Block device
ipoib - IP over Infiniband device
macvlan - Virtual interface base on link layer address (MAC)
macvtap - Virtual interface based on link layer address (MAC) and TAP.
vcan - Virtual Controller Area Network interface
vxcan - Virtual Controller Area Network tunnel interface
veth - Virtual ethernet interface
vlan - 802.1q tagged virtual LAN interface
vxlan - Virtual eXtended LAN
ip6tnl - Virtual tunnel interface IPv4|IPv6 over IPv6
ipip - Virtual tunnel interface IPv4 over IPv4
sit - Virtual tunnel interface IPv6 over IPv4
gre - Virtual tunnel interface GRE over IPv4
gretap - Virtual L2 tunnel interface GRE over IPv4
erspan - Encapsulated Remote SPAN over GRE and IPv4
ip6gre - Virtual tunnel interface GRE over IPv6
ip6gretap - Virtual L2 tunnel interface GRE over IPv6
ip6erspan - Encapsulated Remote SPAN over GRE and IPv6
vti - Virtual tunnel interface
nlmon - Netlink monitoring device
ipvlan - Interface for L3 (IPv6/IPv4) based VLANs
ipvtap - Interface for L3 (IPv6/IPv4) based VLANs and TAP
lowpan - Interface for 6LoWPAN (IPv6) over IEEE 802.15.4 / Bluetooth
geneve - GEneric NEtwork Virtualization Encapsulation
macsec - Interface for IEEE 802.1AE MAC Security (MACsec)
vrf - Interface for L3 VRF domains
netdevsim - Interface for netdev API tests
rmnet - Qualcomm rmnet device

ifb

Intermediate Functional Block device， ifb 中做了很详细的介绍。

veth

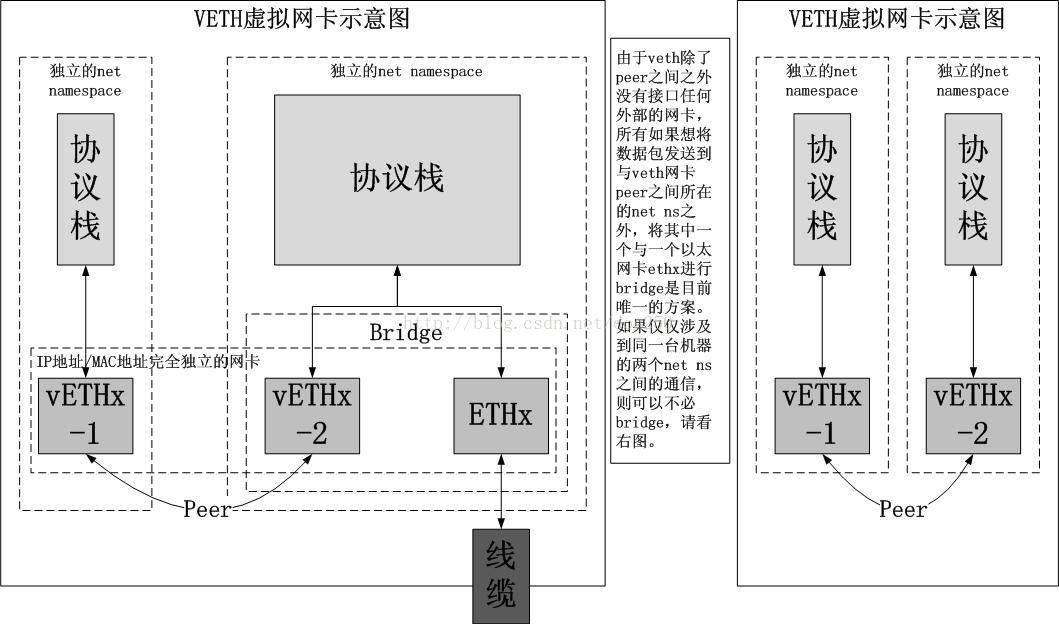

veth工作原理

veth设备是成对创建的：

$ ip link add vethA type veth peer name vethB

创建之后，执行ip link就可以看到新创建的veth设备：

58: vethB@vethA: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT qlen 1000
link/ether ee:1b:b0:11:38:eb brd ff:ff:ff:ff:ff:ff
59: vethA@vethB: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT qlen 1000
link/ether a6:f8:50:36:2d:1e brd ff:ff:ff:ff:ff:ff

注意veth设备前面的ID，58:和59:，一对veth设备的ID是相差1的，并且系统内全局唯一。可以通过ID找到一个veth设备的对端。

veth设备理解

macvlan

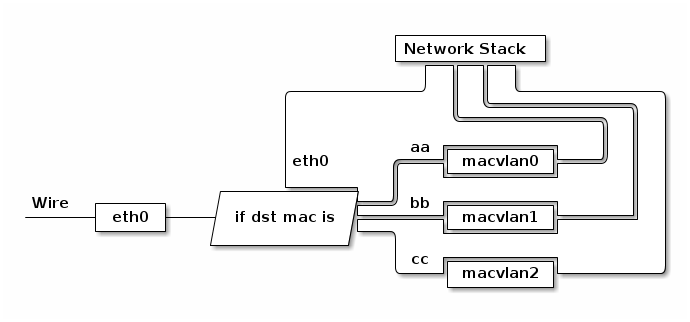

有时我们可能需要一块物理网卡绑定多个 IP 以及多个 MAC 地址，虽然绑定多个 IP 很容易，但是这些 IP 会共享物理网卡的 MAC 地址，可能无法满足我们的设计需求，所以有了 MACVLAN 设备，其工作方式如下：

macvlan工作原理

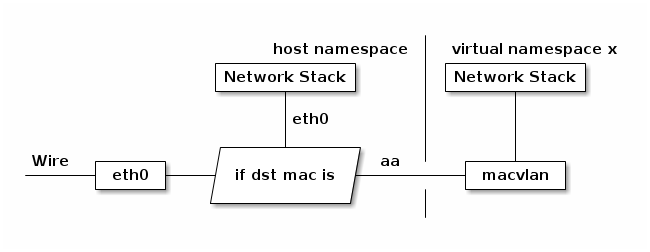

MACVLAN 会根据收到包的目的 MAC 地址判断这个包需要交给哪个虚拟网卡。单独使用 MACVLAN 好像毫无意义，但是配合之前介绍的 network namespace 使用，我们可以构建这样的网络：

macvlan工作原理2

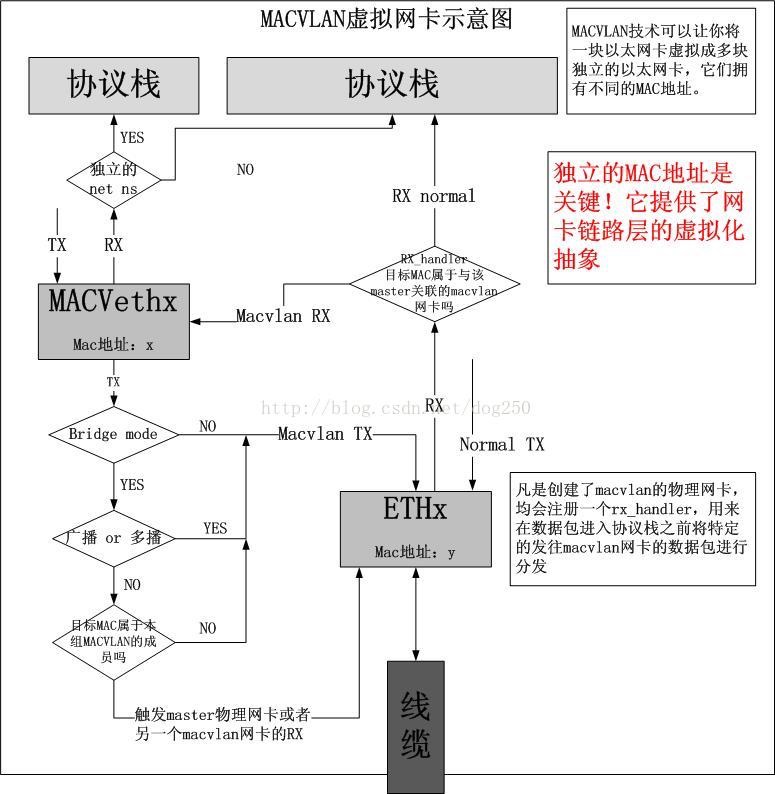

macvlan的工作原理3

采摘

macvlan使用

创建一个基于eth0的名为macv1的macvlan网卡:

ip link add link eth0 name macv1 type macvlan

macvlan支持三种模式，bridge、vepa、private，在创建的时候设置“mode XXX”:

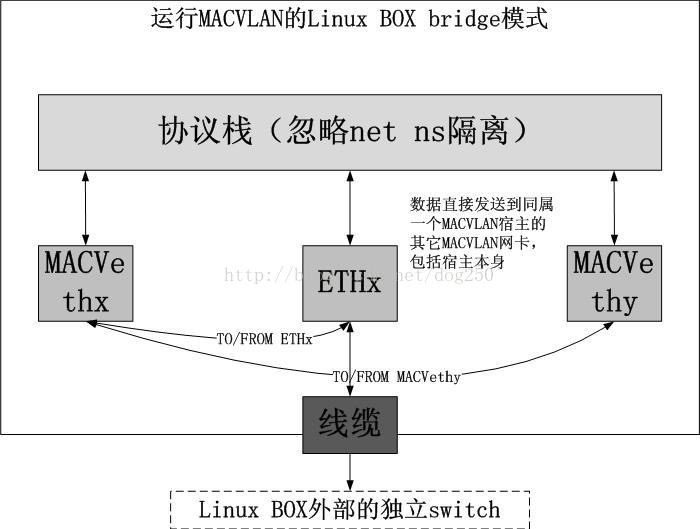

macvlan brige模式

bridge模式，macvlan网卡和物理网卡直接可以互通，类似于接入到同一个bridge。

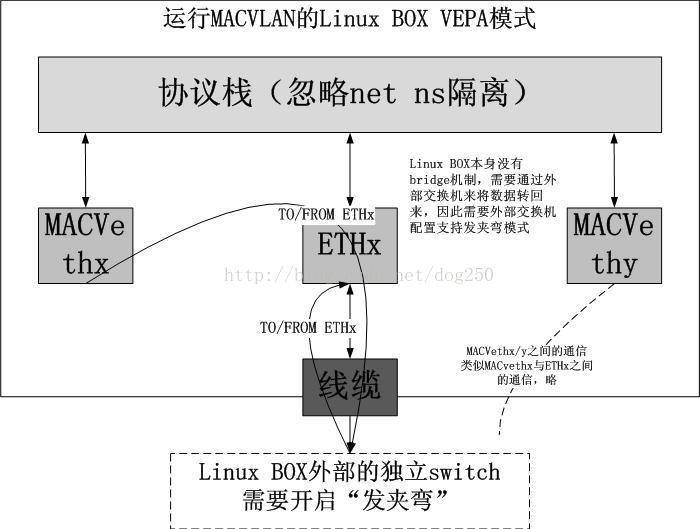

macvlan vepa模式

vepa模式下，两个macvlan网卡直接不能直接通信，必须通过外部的支持“发夹弯”交换机才能通信。

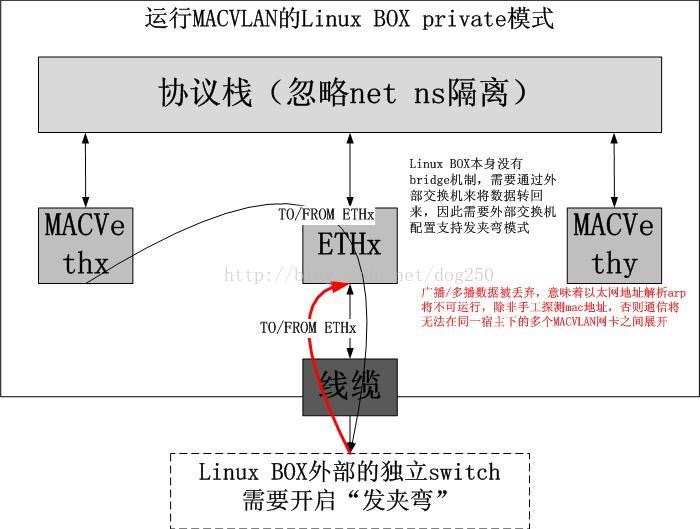

macvlan vepa模式

private模式下，macvlan发出的广播包（arp等）被丢弃，即使接入了支持“发夹弯”的交换机也不能发现其它macvlan网卡，除非手动设置mac。

macvtap

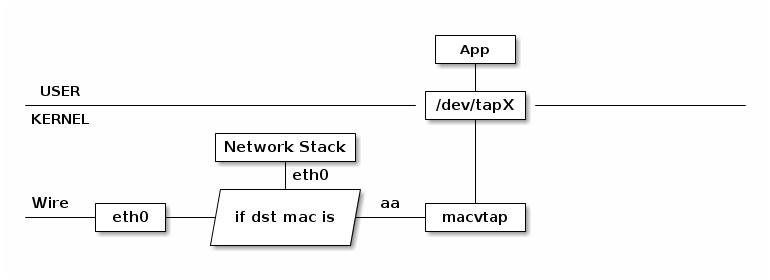

MACVTAP 是对 MACVLAN的改进，把 MACVLAN 与 TAP 设备的特点综合一下，使用 MACVLAN 的方式收发数据包，但是收到的包不交给 network stack 处理，而是生成一个 /dev/tapX 文件，交给这个文件：

macvtap工作原理

由于 MACVLAN 是工作在 MAC 层的，所以 MACVTAP 也只能工作在 MAC 层，不会有 MACVTUN 这样的设备。

ipvlan

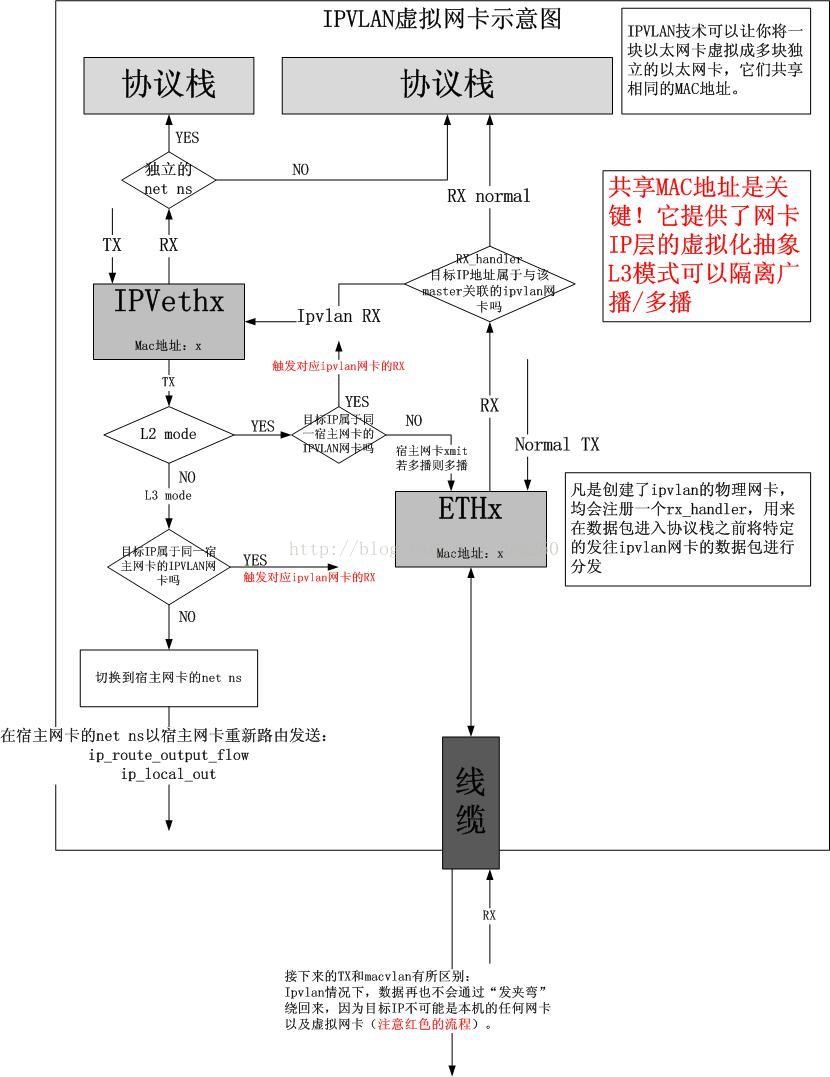

ipvlan和macvlan的区别在于它在ip层进行流量分离而不是基于mac地址，同属于一块宿主以太网卡的所有ipvlan虚拟网卡的mac地址都是一样的。

ipvlan工作原理

ip link add link <master-dev> <slave-dev> type ipvlan mode { l2 | L3 }

VEPA

Virtual Ethernet Port Aggregator。它是HP在虚拟化支持领域对抗Cisco的VN-Tag的技术。

解决了虚拟机之间网络通信的问题，特别是位于同一个宿主机内的虚拟机之间的网络通信问题。

VN-Tag在标准的协议头中增加了一个全新的字段，VEPA则是通过修改网卡驱动和交换机，通过发夹弯技术回注报文。

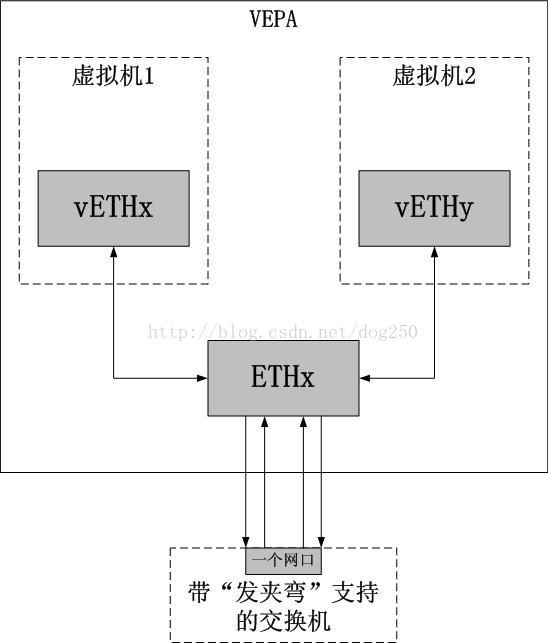

vepa工作原理

参考

  1. Kernel Doc tuntap.txt
  2. Wiki TUN/TAP
  3. Linux网络虚拟化
  4. TUN/TAP MACVLAN MACVTAP
  5. 图解几个与Linux网络虚拟化相关的虚拟网卡
  6. veth设备理解
